W przypadku wkładów kominkowych z prostą szybą najczęściej wykorzystuje się kratki podłużne, których szerokość zbliżona jest do szerokości fasady wkładu. Z kolei przy kominkach narożnych wyposażonych w szybę giętą lub dwie szyby łączone pod kątem prostym optymalnym rozwiązaniem są kratki narożne, które podkreślają charakter zabudowy oraz zapewniają prawidłową cyrkulację powietrza.
Każda zabudowa kominkowa wymaga zastosowania minimum dwóch kratek wentylacyjnych:
kratki dolnej (wlotowej), odpowiadającej za doprowadzenie chłodnego powietrza do wnętrza obudowy,
kratki górnej (wylotowej), odprowadzającej ogrzane powietrze do pomieszczenia.
W przypadku kominków narożnych często stosuje się zestaw składający się z jednej kratki narożnej wylotowej oraz jednej kratki narożnej montowanej odwrotnie jako kratka wlotowa. Przykładowo, przy wkładzie z przeszkleniem bocznym prawym w górnej części zabudowy montowana jest kratka prawa, natomiast w dolnej części kratka lewa zamontowana jest odwrotnie.
Jednak wybór odpowiedniej kratki nie powinien opierać się wyłącznie na estetyce. Kluczowe znaczenie mają również jej wymiary, pole czynne oraz prawidłowe dopasowanie do konkretnego typu zabudowy. Czym się kierować przy ich wyborze?
Radzimy, jak przygotować się do montażu kominka.
Dlaczego kratki wentylacyjne są tak ważne?
Każda obudowa kominka wymaga odpowiednio zaprojektowanej cyrkulacji powietrza. Wymagania różnią się w zależności od rodzaju zastosowanego urządzenia. Inne zasady obowiązują dla wkładów powietrznych, inne dla wkładów z płaszczem wodnym, a jeszcze inne dla kominków wykonywanych w technologii ciepłej zabudowy.
W przypadku najpopularniejszych wkładów powietrznych kratki dolne odpowiadają za doprowadzenie chłodnego powietrza do wnętrza obudowy. Większość producentów zaleca, aby ich pole czynne wynosiło minimum 50 cm² na każdy 1 kW mocy wkładu.
Kratki górne odpowiadają natomiast za odprowadzanie ogrzanego powietrza do pomieszczenia. W tym przypadku producenci najczęściej rekomendują minimum 70 cm² pola czynnego na każdy 1 kW mocy urządzenia.
Podczas doboru kratek należy uwzględnić również dodatkowe elementy wpływające na przepływ powietrza, takie jak podcięcia wentylacyjne w obudowie czy instalacje DGP. W przypadku wkładów z płaszczem wodnym część producentów zaleca obliczanie wymaganej powierzchni wentylacyjnej wyłącznie na podstawie mocy oddawanej przez konwekcję.
Prawidłowo dobrana wentylacja pozwala:
chronić elementy zabudowy przed przegrzaniem,
zwiększyć bezpieczeństwo użytkowania kominka,
poprawić efektywność oddawania ciepła,
wydłużyć żywotność wkładu kominkowego.
Pole czynne kratek kominkowych – jak prawidłowo dobrać ten parametr?
Jednym z najczęściej popełnianych błędów jest dobór kratek wyłącznie na podstawie ich wymiarów zewnętrznych. Tymczasem najważniejszym parametrem pozostaje pole czynne, czyli rzeczywista powierzchnia przepływu powietrza.
Przykład 1
Wkład kominkowy z szybą prostą o mocy 7 kW i szerokości fasady 69 cm
Wymagane pole czynne kratki dolnej:
7 kW × 50 cm² = 350 cm²
Wymagane pole czynne kratki górnej:
7 kW × 70 cm² = 490 cm²
Przykładowy dobór:
kratka dolna LUFT 90 × 700 mm - 1 szt. (pole czynne 380 cm²),
kratki górne LUFT 75 × 700 mm - 2 szt. (łączne pole czynne 560 cm²).
Przykład 2
Wkład narożny o mocy 10 kW z przeszkleniem bocznym i fasadą o wymiarach 73 × 43 cm
Wymagane pole czynne kratki dolnej:
10 kW × 50 cm² = 500 cm²
Wymagane pole czynne kratki górnej:
10 kW × 70 cm² = 700 cm²
Przykładowy dobór:
kratka narożna LUFT 90 × 700 × 400 mm – 1 szt. (pole czynne 530 cm²),
kratki narożne LUFT 75 × 700 × 400 mm – 2 szt. (łączne pole czynne 780 cm²).
Więcej szczegółów o obliczeniach znajdziesz w artykule Kratki w kominku
Czym są kratki przewietrzające komorę dekompresyjną?
W zabudowach wyposażonych w komorę dekompresyjną należy również zapewnić jej odpowiednią wentylację. Zadaniem tych kratek jest odprowadzanie ciepła gromadzącego się w górnej części obudowy oraz ograniczenie nagrzewania elementów znajdujących się powyżej kominka.
Liczba oraz ich wielkość zależy między innymi od konstrukcji zabudowy, zastosowanej technologii wykonania oraz sposobu wentylacji budynku. W większości realizacji stosuje się jedną lub dwie kratki przewietrzające.
Najczęściej wybierane są kratki LUFT o szerokości 200 mm i wysokości 75 mm lub 90 mm. Nic nie stoi jednak na przeszkodzie, aby zastosować kratki o takich samych wymiarach jak te wykorzystane w komorze grzewczej. Pozwala to zachować spójny wygląd całej zabudowy kominkowej i podkreślić jej nowoczesny charakter.
Czy ograniczona dostępność odpowiednich wymiarów jest problemem rynkowym?
Wieloletnie doświadczenie przy budowie i montażu kominków pokazuje, że jednym z najczęstszych problemów jest ograniczona dostępność kratek o odpowiednim polu czynnym, które jednocześnie zachowują nowoczesny wygląd.
Przez wiele lat standardem były bowiem kratki o wysokości 90 mm. Rozwiązanie to stanowi kompromis pomiędzy estetyką a wymaganiami technicznymi. Wyższe kratki często zaburzają proporcje nowoczesnych zabudów, natomiast modele o wysokości 60 mm, choć atrakcyjne wizualnie, zazwyczaj nie zapewniają wystarczającego pola czynnego.
Coraz większym zainteresowaniem cieszą się więc kratki o wysokości 75 mm, które pozwalają uzyskać subtelniejszą linię wentylacyjną przy zachowaniu parametrów niezbędnych do bezpiecznej pracy kominka.
Dostępność długości 400, 500, 600, 700, 800 i 1000 mm pozwala dopasować kratkę do praktycznie każdej nowoczesnej realizacji. W przypadku nietypowych projektów możliwe jest również wykonanie kratek na indywidualny wymiar.

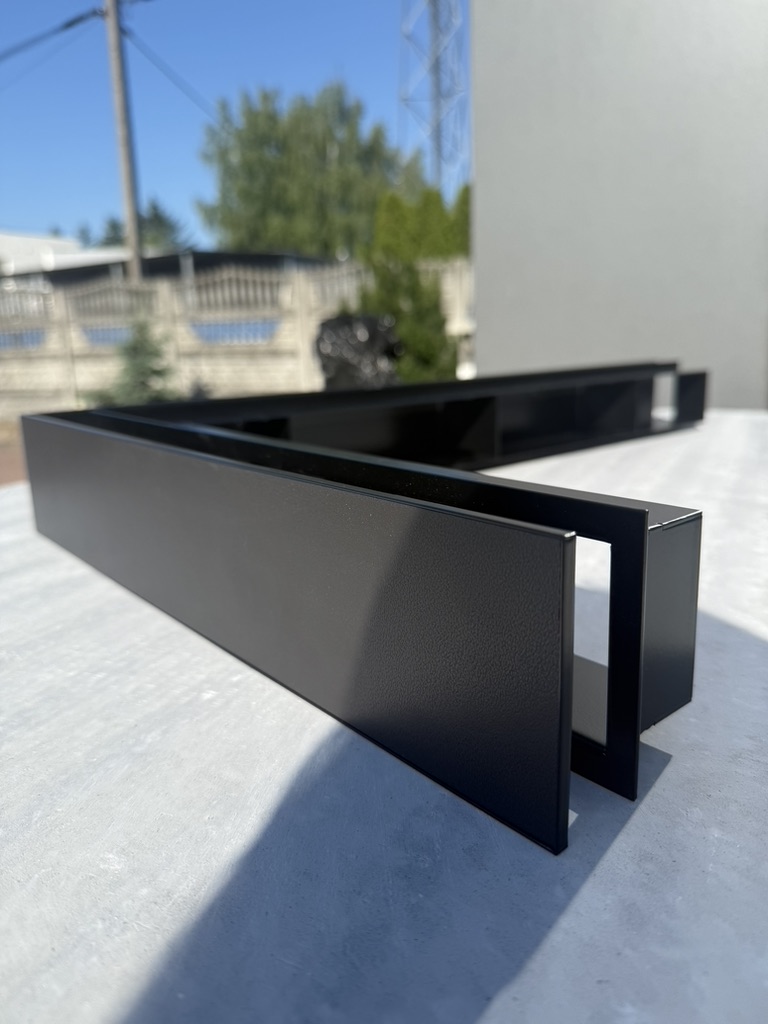

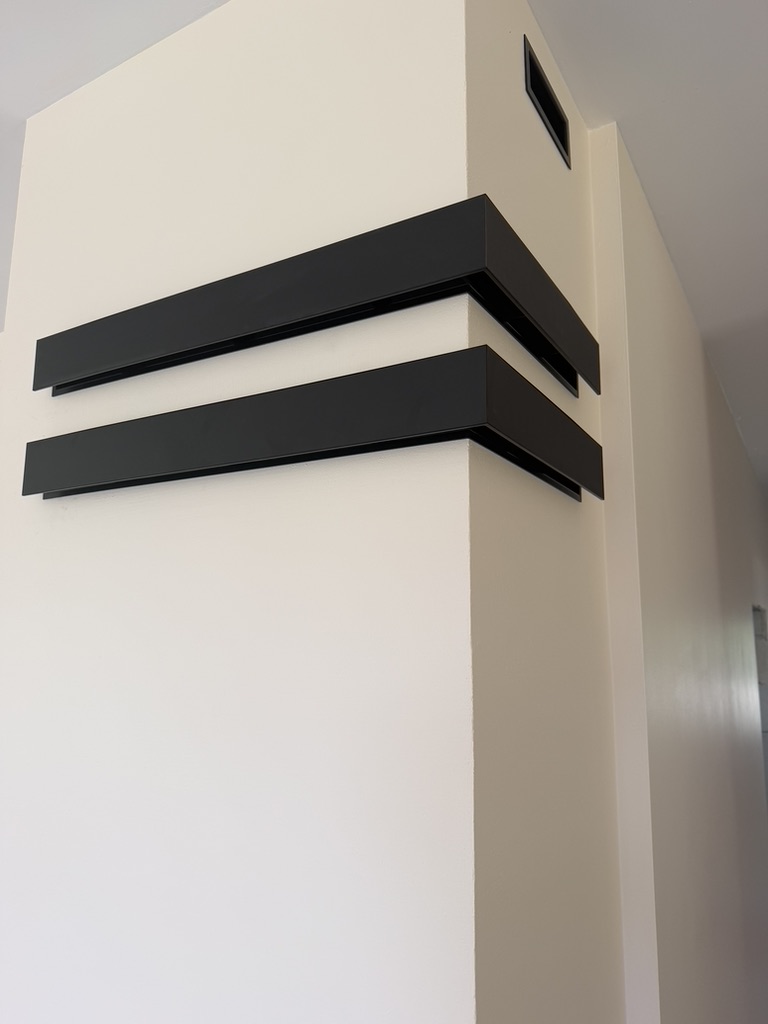

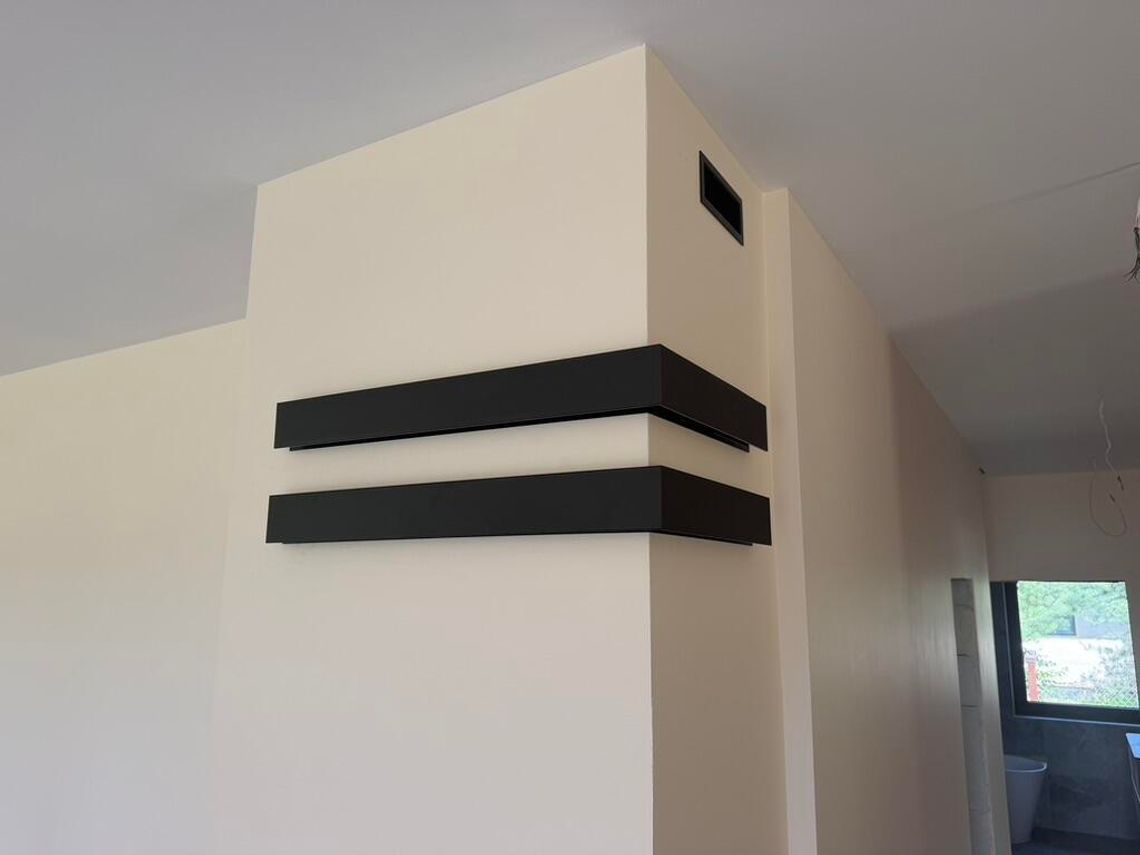

Kratki narożne a połączenie estetyki i funkcjonalności
Nowoczesne kominki narożne wymagają równie nowoczesnych rozwiązań wentylacyjnych. Kratki narożne typu LUFT pozwalają zachować jednolitą linię zabudowy, poprawiają rozprowadzanie ciepła oraz eliminują konieczność stosowania kilku oddzielnych elementów wentylacyjnych.
Szczególnie cenione przez wykonawców są kratki narożne z frontem o długości 700 mm, które pozwalają zachować odpowiednie proporcje przy dużych przeszkleniach narożnych.
LUFT Quartz – gdy kratka kominkowa staje się elementem aranżacji
Coraz częściej kratka wentylacyjna przestaje pełnić wyłącznie funkcję techniczną i staje się integralnym elementem projektu wnętrza.
Odpowiedzią na ten trend są nowoczesne kratki LUFT Quartz z frontem przygotowanym do wykończenia spiekiem kwarcowym. Rozwiązanie to umożliwia idealne dopasowanie kratki do materiałów zastosowanych na obudowie kominka, ścianie dekoracyjnej lub blacie.
Dzięki temu kratka przestaje być widocznym dodatkiem technicznym i staje się spójnym elementem nowoczesnej aranżacji wnętrza, zachowując jednocześnie pełną funkcjonalność wentylacyjną.
